N95口罩机全套图纸

#机械图纸 #N95口罩机 #自动化设备 #口罩生产线 #CAD图纸 #设备设计 #工业自动化 《N95口罩机 2019 全套图纸》是一套面向自动化设备设计与制造的工程资料，包含 N95 口罩全自动生产设备的完整设计图纸及相关技术文档。资料覆盖整机结构设计、机械装配、电气控制、气动系统、PLC 控制、人机界面及设备调试等多个方面，可为设备研发、生产制造、学习参考及技术分析提供较为完整的设计资料。

软件功能

- 完整设备图纸：包含整机总装图、各功能模块装配图及关键零部件加工图，覆盖整套 N95 口罩机机械结构。
- 完整生产工艺设计：涵盖放卷、多层材料复合、鼻梁条植入、超声波焊接、耳带贴合、成品切断及堆叠等完整生产流程。

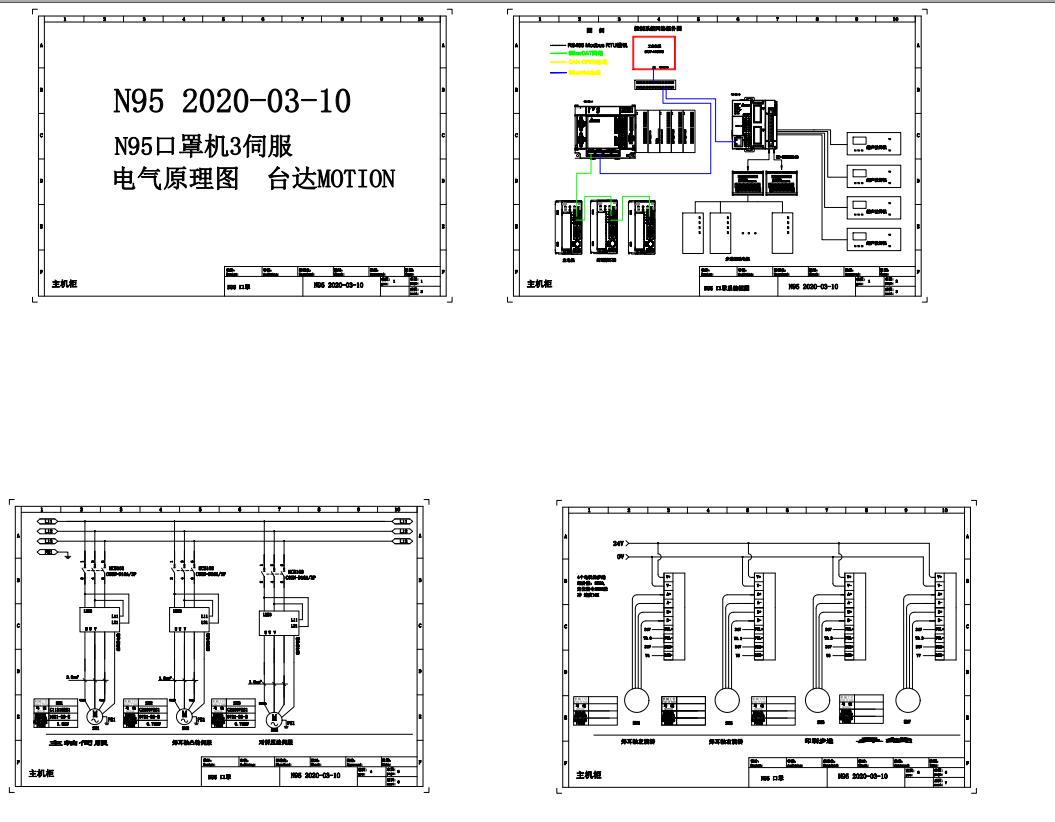

- 电气控制资料：提供电气原理图、PLC 控制逻辑框图、伺服参数配置及 HMI 操作流程等控制系统设计内容。
- 超声波焊接方案：包含超声波焊接机构设计及相关技术参数，便于设备设计与维护参考。
- 机械传动设计：涉及同步带、减速机、张力控制、输送机构等关键机械传动系统设计。
- 气动系统设计：提供气动元件配置及气路设计资料，便于设备装配和调试。
- 标准件清单：包含伺服驱动器、传感器、气动元件等外购件型号及规格信息，方便采购与维护。
- 设备参数参考：提供整机尺寸、功率、电源配置、运行速度等主要设备技术参数。
- 符合机械制图规范：图纸采用标准工程制图方式绘制，尺寸、公差及视图标注符合相关机械制图规范。
- 调试与维护资料：附带设备调试说明、维护指导及出厂检测记录模板，可用于设备验收与日常维护参考。
